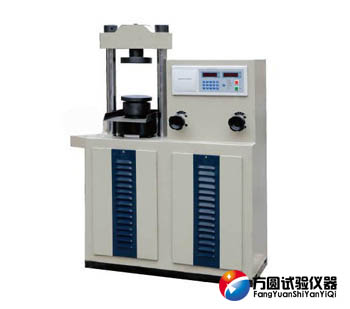

YAW-100/300型电液式压力试验机
发布时间：2021-04-26
YAW系列电液式压力试验机主要包括YAW-100和YAW-300两种型号，主要用于混凝土试件的抗折强度试验和水泥，胶砂及红砖等建筑材料的抗压强度试验。本压力试验机采用液压加荷，电子测力，具有负荷数字显示、加荷速率显示、负荷最大值保持，以及过载保护和断电数据保持等功能。
主要技术参数：
|
型号 |
YAW-100/300 |
|
最大试验力 |
100kN/300kN（抗压） |
|
试验力示值相对误差 |
≤±1% |
|
液压泵额定压力 |
25MPa |
|
承压板尺寸 |
φ155mm |
|
上下压板间最大间距 |
230mm |
|
活塞直径和最大行程 |
φ125mm×80mm |
|
电动机功率 |
三相0.75 kW |
|
外型尺寸（长×宽×高） |
850×620×1340mm |
|
净重 |
约400Kg |
------------------------------------------------------------------------------------------------------------------
延伸阅读：
压力试验机安装及调试
1、安装
YAW-100/300型电液式压力试验机应安装在清洁、干燥、温度均匀，周围进入无震动，无腐蚀性气体影响的房子里。安装地基(见图二)应牢固可靠，地脚螺钉应对准底座。机器调至水平安装后，应用干净和浸过煤油的棉纱，擦净机器上加工表面所涂的防锈剂，然后表面擦干净并涂薄薄一层机械油。
2、调试
本调试内容仅包括操作前的准备工作，其它内容详见注意事项一节。
(1)注油
打开后后门，掀开油箱盖向油箱中注入适量机械油至油标位置。由于气温变化，所用油略有不同，现将用油规格说明如下：
当环境温度为15±5℃时，采用GB443—84N68机械油。
当环境温度为25±5℃时，采用GB443—84N100机械油。
(2)电气联接
把YAW-100/300型电液式压力试验机电源插头插在相应插座上。电源为380V 50Hz 。
(3)启动油泵排气
将回油阀打开，送油阀打开。旋转电源开关(在控制箱的后面)，接通机器电源，显示建仪画面，2秒钟后显示测试画面。按下“启动”键，启动电机，油泵开始工作，持续工作约一分钟后关闭回油阀，此时可发现下压板缓慢上升，在下压板上升一段距离后，关闭送油阀并打开回油阀，此时下压板处于回落状态。重复以上步骤3~4次可完全排除系统内气体。如仍无法排除，可按以下方法排气：停机后打开前门，用随机带的扳手，拧下油泵前端面上的大螺母，再开机放油，至流出的油平稳后，关机，旋上螺母。
